Дождевальные установки

Следующее устройство для полива – дождевальная установка консольного типа (рис. 34). Опорой установки служит труба диаметром 70 мм, забетонированная в основании. На нее шарнирно устанавливают стрелу длиной 8 м из трубы диаметром 45 мм. На стрелу натягивают проволоку с кольцами, с помощью которых по ней перемещается резиновый шланг. На шланг надевают разбрызгиватель от лейки и уравновешивают шланг противовесом. Нагретая за день вода из емкости по шлангу поступает к разбрызгивателю. Прекратить подачу воды можно, перегибая шланг возле разбрызгивателя или посредством крана, установленного на шланге.

Рис. 34. Дождевальная установка консольного типа: 1 – емкость; 2 – противовес; 3 – стрела; 4 – проволока; 5 – шланг; 6 – разбрызгиватель; 7 – опора.

Следующее устройство для полива представляет собой систему вкопанных вертикально по всей площади участка коротких труб, к которым по земле проведен водопровод. При этом в трубы диаметром 2,54 см вставлены трубы диаметром 1,9 см. По мере надобности на тот или иной стояк навинчивают насадку таким образом, что внутренняя резьба заходит на внутреннюю трубу, а внешняя – на наружную.

Рис. 35. Дождевальная насадка из болта М6.

В верхней части насадки ввернут болт М6 (рис. 35). При подаче воды в систему она попадает в зазор между головкой болта и корпусом насадки и веером, распадающимся на капли, летит на землю. В зависимости от напора можно поливать растения в радиусе от 3 до 10 м при одинаково хорошем качестве распыления. Для его регулирования достаточно отверткой слегка повернуть болт. Как разбрызгиватель в самодельных опрыскивателях используют и обычную гайку.

Разбрызгиватель для орошения растений можно сделать и по-другому. На легкой переносной треноге, выполненной из уголковой стали или тонких труб, закрепляют вертикальную трубку диаметром 1,27 или 2,54 см. Снизу к ней подводят шланг от водопровода, а сверху вставляют переходник из отрезка более узкой трубки, на которую наворачивают гайку. Чтобы последняя сыграла роль разбрызгивателя, ее закрывают пластинкой с отверстием в центре для выброса струи. На небольшой рамке, приваренной к краям гайки, точно над отверстием на расстоянии, равном его диаметру, монтируют конус с углом 120—160°. Вырывающийся поток воды ударяется об эту преграду, разбивается и разбрызгивается дождем.

Переносную дождевальную установку можно сделать более производительной. Для этого легкую треногу высотой 80 см увенчивают кольцевой головкой с зажимным винтом. В захват вертикально вставляют трубку высотой от 10 до 51 см, диаметром 1,9 см, на нижний обрез которой надет шланг, идущий от водопровода. Сверху и под углом 90° к этой трубке приварена такая же трубка, только длиннее и запаянная с обеих сторон, в которую на расстоянии 55 см друг от друга врезаны 3 короткие трубки диаметром 1,27 см. На них насаживают распылители промышленного или собственного производства. Своими руками можно сделать щелевой распылитель из тонкостенной трубки внутренним диаметром 12 мм и длиной 70 см. С одного конца трубку плотно закрывают деревянной пробкой и запаивают. Отступив от обреза трубы 15 мм, с помощью напильника пропиливают сквозное отверстие размером 5 х 15 мм. Затем трубку аккуратно сгибают по дуге радиусом от 6 до 10 см и ее открытый конец вставляют в шланг (рис. 36).

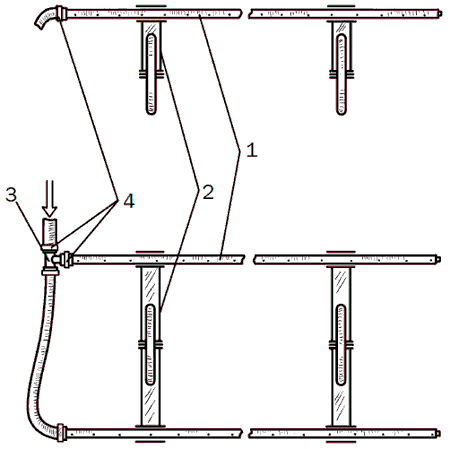

Рис. 36. Ручная дождевальная установка: 1 – трубы; 2 – боковины тележки; 3 – тройник; 4 – хомуты.

Если под огород занята большая площадь, целесообразно сделать большую дождевальную установку, используя многоцелевую тележку на одном или двух колесах. Установка состоит из двух труб с рядом отверстий, которые крепятся к боковинам тележки. Через отверстия подведены шланги с тройником. Крепление шлангов осуществляется с помощью хомутов.

Полив такой дождевальной установкой лучше проводить вдвоем, чтобы каждый катил свою боковину вдоль грядки. Если нет такой возможности, можно воспользоваться лебедкой, прикрепив трос от нее к краям передней поливальной трубы или боковинам.
