Пристроенный летний навес

Не будет преувеличением назвать этот вид навеса одним из самых распространенных. Наступает теплое время года, и появляется потребность в сооружении простой конструкции, защищающей от солнца и дождя. Так как она подразумевает каркас, то для получения готового изделия нужно затратить совсем немного времени и сил, чтобы только его разложить. Можно выделить пять способов складывания каркаса и соответственно столько же его типов: корзиночный, вертикальный, маркизолет, рулонный, рулонно-рычажной.

Рулонный способ предполагает каркас, который отличается наличием узкого длинного вала. На него тент и наматывается. Раскрывается навес обратным вращением вала. Раскручивать рулонный и рулонно-рычажной навес можно вручную или посредством механического привода. Эти механизмы бывают ленточными и червячными. В первом случае имеются два маленьких ролика, крутящихся благодаря двум лентам в форме кольца. Ролики заставляют вращаться вал с тентом. Функционирование лент и соответственно роликов обеспечивается электродвигателем.

В червячном приводе имеются зубчатые колеса, одно из которых связано с рычагом. Поворот этого рычага вызывает вращение вала в какую-либо сторону.

В рулонно-рычажном приводе есть два рычага, которые соединены с кронштейнами. Когда навес раскрывается, тент, первоначально сложенный в рулон, разворачивается, кронштейны закрепляют навес в этом положении. При сворачивании тента он накручивается на вал, а кронштейны складываются и заходят под рулон свернутого навеса.

Корзиночный навес недаром считается наиболее сложным и красивым. Конструкция каркаса собрана из нескольких упругих опор в виде дуг, которые скреплены друг с другом по одной оси вращения на всех. Форма каркасов может быть овальной, круглой или квадратной. Складывают каркас, подтягивая шнур, и отпускают его, чтобы раскрыть.

Механизм горизонтально-вертикальных навесов может быть двух видов – плиссе и веерный. В плиссе прутья каркаса прямые и смещаются наподобие гармошки – каркас сдвигается и раздвигается. По мере раскрытия прутья разъезжаются по разным направляющим, растягивая ткань. Во втором случае прутья также прямые, но с одной стороны они соединены в пучок и вращаются вокруг места соединения.

Маркизолетом называют прочный каркас рулонно-рычажного типа, основная особенность которого состоит в наличии верхней и нижней частей. При этом первая вертикальная формирует своеобразный щит, тогда как вторая является большим козырьком.

Выделяют три вида каркасов складных навесов: закрытый, открытый и полузакрытый. В первом случае элементы конструкции, будучи сложены, не видны человеку, за исключением кожуха и рукоятки управления. Во втором – почти все элементы можно видеть. У третьего часть привода видна, тогда как тент тщательно сворачивается и прячется в кожух.

Монтаж временного корзиночного навеса

Построить такой навес своими руками довольно непросто. Лучше монтировать уже готовую конструкцию (рис. 57), приобретенную в магазине. После покупки следует внимательно ознакомиться с инструкцией.

Потом нужно измерить ширину монтируемого навеса и перенести в реальном масштабе на область стены, где предполагается прикреплять ведущее основание конструкции.

Далее необходимо отметить на стене места, соответствующие будущим креплениям скоб. Ими в дальнейшем навес прикрепится к стене. При этом от ведущего края конструкции до скоб должно быть не более 15 мм.

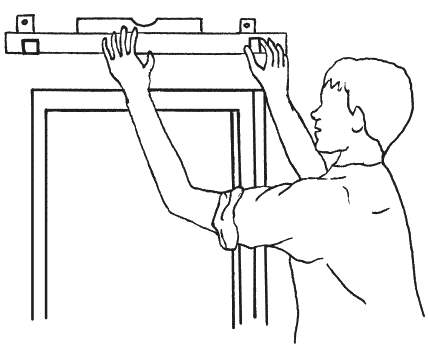

Рисунок 57. Установка каркаса для корзиночного навеса

Одну скобу фиксируют шурупом и заглушкой. Потом к скобе прикрепляют брусок, который является основой конструкции и с помощью которого регулируют высоту и месторасположение остальных скоб. После этого закрепляют остальные скобы.

Теперь согласно инструкции производителя складывают подготовленный кусок тента и закрепляют его на бруске и в скобах, в которых фиксируют главную планку тента (рис. 58).

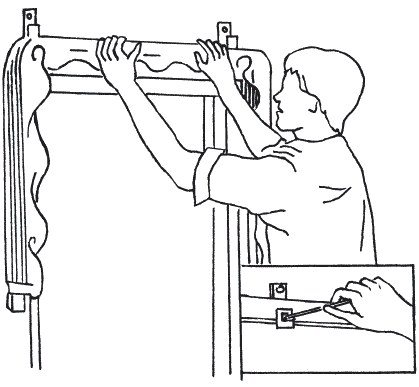

Рисунок 58. Фиксация планки тента в скобах

Берут железные держатели, размещают их в вертикальных стойках и отмечают на стене забора месторасположение крепежных шурупов. Держатели убирают и просверливают отверстия под них, куда ставят заглушки, вворачивают шурупы.

Сделав все необходимые подготовительные действия и следуя инструкциям производителя, размещают скобу и продевают сквозь нее шнур.

В завершение стоит удостовериться в готовности конструкции (рис. 59), несколько раз открыв и закрыв навес.

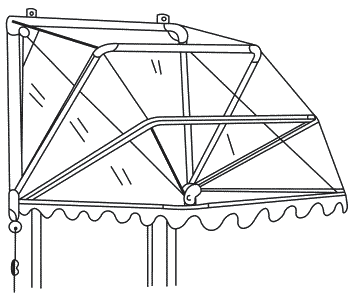

Рисунок 59. Готовый корзиночный навес

Монтаж временного рулонного навеса

Своими руками такой навес также изготавливать не рекомендуется – покупка готового будет дешевле, а монтаж – проще. После приобретения надо прочитать инструкцию, и можно переходить к установке. Определяют ширину навеса и проецируют ее на выбранную область стены.

Для закрепления навеса подобно вышеописанному способу размещают скобы и металлические держатели (рис. 60).

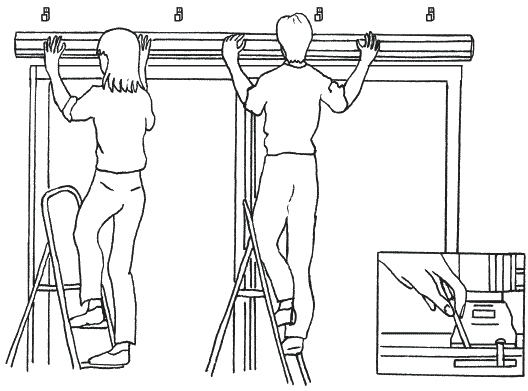

Рисунок 60. Рулонный навес в процессе сборки

Затем на держателях закрепляют вал с намотанным тентом.

На конце рукояти имеется крючок. Этим концом рукоятку вставляют в ушко основы.

Повернув рукоятку, открыв и закрыв навес, проверяют его готовность (рис. 61).

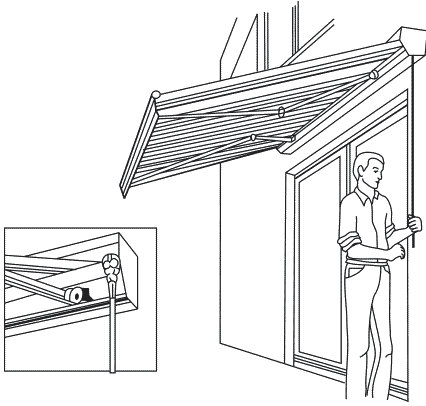

Рисунок 61. Рулонный навес в разложенном состоянии
