Консольная дождевальная установка

Консольная дождевальная установка очень проста по своей конструкции и состоит из дождевального консольного крыла с тремя насадками, закрепленного на вертикальной проводящей трубке, и треножника. Одна такая установка орошает участок больше 10 м².

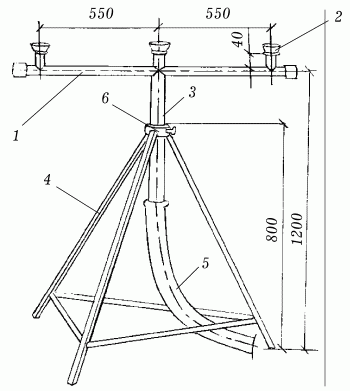

Рис. 37. Консольная дождевальная установка: 1 – дождевальное крыло; 2 – насадка; 3 – вертикальная подводящая трубка; 4 – треножник; 5 – шланг; 6 – кольцо с винтом.

Подводящую трубку и дождевальное крыло изготавливают из водопроводной трубы диаметром 3/4 дюйма, а отрезки для навинчивания насадок – из трубы диаметром 1/2 дюйма. Торцевые концы дождевального крыла заваривают или ставят на них заглушки. Треножник можно изготовить из стальных уголков размером 20 х 20 мм или прутков диаметром 10–16 мм, соединив их с помощью сварки. В верхней части треножника устанавливают кольцо с винтом для закрепления вертикальной подводящей трубки и регулировки дождевального крыла на нужную высоту. К подводящей трубке присоединяется резиновый шланг.

Конусную дефлекторную насадку изготавливают из нержавеющей стали, бронзы или любого другого прочного металла, не подвергающегося коррозии.

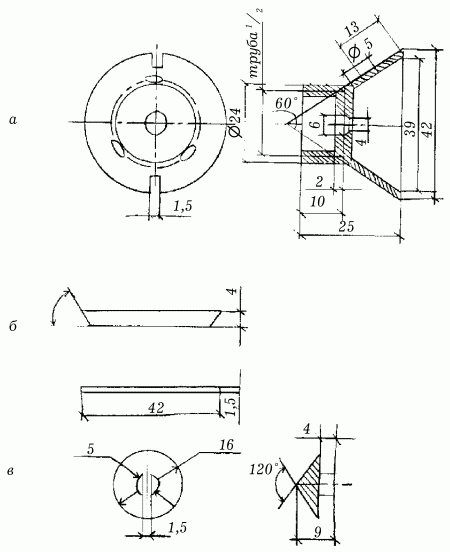

Рис. 38. Конусная дефлекторная насадка: а – корпус; б – пластина-держатель; в – конус.

Конусная поверхность дефлектора должна иметь угол 60°. Особое внимание при изготовлении детали уделяют входной части отверстия конуса. Кромки должны иметь плавные очертания, для этого снимают фаску под углом 45° и тщательно отшлифовывают.

В верхней части конуса следует сделать вырез, в который вставляют, а затем припаивают или зажимают пластину-держатель. Саму пластину изготавливают из металлической пластины толщиной 1–1,5 мм.

Для того чтобы нижние кромки не мешали прохождению воды, их заостряют или делают обтекаемыми. При монтаже конуса нужно учитывать, как правило, расстояние от водовыпускного отверстия до острия конуса, оно должно равняться величине водовыпускного отверстия. Нижнюю часть конуса снабжают резьбой для навинчивания ее на патрубок, по которому подается вода, а в корпусе просверливают 3 отверстия диаметром 4–6 мм для сброса лишней воды.
