Монтаж выключателей

Выбор модели выключателя и его последующий монтаж зависят от типа проводки. При открытой проводке выключатель монтируется на стену с использованием специальной прокладки. В случае с закрытой проводкой он фиксируется в предварительно закрепленные в полости стен специальные установочные коробки. Для закрепления коробки в сплошных стенах применяют алебастровый раствор.

В полых стенах и при облицовке стен гипсокартоном коробка крепится специальными ремешками или другими предусмотренными для конкретной модели способами.

Однако какой бы тип выключателя вы не использовали, прежде чем приступать к монтажу, еще раз убедитесь в том, что у вас отключено электропитание дома. Подключение выключателя всегда производят к разрыву фазового провода, а не нулевого, только такой способ монтажа позволит вам безопасно менять патрон и производить другие работы со светильником при выключенном выключателе, иначе вас может ударить током.

Разные модели выключателей предполагают различные способы монтажа электропроводки. Поэтому выбирайте тот, который подойдет к вашему кабелю и покажется вам наиболее удобным в работе.

Достаточно распространенный способ крепления провода – винтом внутри терминала – не очень удобен и при неправильном закреплении может вызвать пережатие провода, в результате чего жила, особенно если она сделана из достаточно хрупкого алюминия, может быть повреждена. Вторая опасность данного способа крепления заключается в слишком слабом затягивании соединения провода из-за боязни пережать его, в результате терминал внутри выключателя будет постоянно нагреваться, а оптимальный режим затягивания провода находится опытным путем.

Второй возможный способ крепления провода внутри выключателя – прижатие провода шляпкой винта к металлической пластине. Этот вид монтажа потребует от вас определенного навыка по одномоментному затягиванию двух проводов одной пластиной, к тому же он достаточно надежен.

Третий способ крепления – безвинтовой. С его помощью монтаж осуществляется быстро и без особых навыков. Для закрепления провода достаточно нажать определенную клавишу выключателя, вставить провод в образовавшееся отверстие, и отпустить ее, после чего соединение завершено. Однако такие выключатели предполагают использование только медной проводки, алюминиевая не обеспечивает хорошего контакта, и выключатель начнет греться. К тому же данный тип выключателя предполагает установку соединения с первой попытки, так как снова отжать клавишу бывает достаточно затруднительно.

Наконец, самый простой и надежный способ монтажа проводки – при помощи пластины и винта. Как правило, он не дает осечек и позволяет надежно закрепить оба провода с первой попытки.

При любом способе присоединения клавишного выключателя монтаж проводов осуществляется при снятой верхней крышке с клавишей. Перед присоединением многожильные проводники обрезают до 60 мм, оконцовывают, после чего заводят в основание выключателя и закрепляют одним из описанных способов (рис. 34).

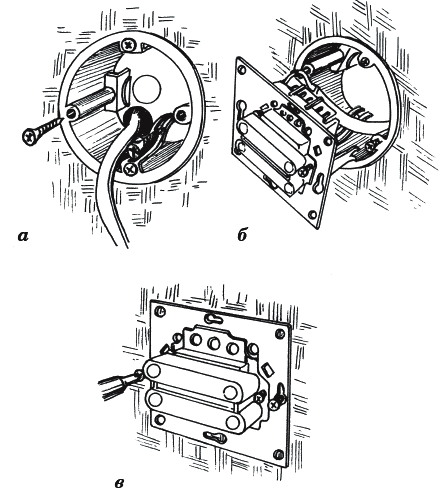

Рисунок 34. Установка выключателя: а) установочная коробка; б) присоединение проводов к рабочему механизму выключателя; в) закрепление рабочего механизма в установочной коробке

После подключения проводов выключатель вставляют в установочную коробку, закрепляют, закрывают крышку, устанавливают клавишу и проверяют выключатель.

Соединение проводов и создание новых линий проводки осуществляют в специальных распределительных коробках, позволяющих обеспечить изоляцию соединения и одновременно в произвести ремонт.
