Особенности монтажа одножильных и скрученных изолированных проводов на роликах

Одножильные провода с изоляцией можно прокладывать на роликах-изоляторах в различных типах помещений: круглогодичных стационарных дачных домиках с отоплением, летних домиках-времянках без отопления, в сараях и подвалах, на веранде и под навесами. Каждую жилу при монтаже проводки проводят на отдельном ряде изоляторов, стандартное расстояние между горизонтальными трассами роликов составляет 35 см. Монтаж каждого отрезка провода осуществляют в следующей последовательности: сначала отрезок закрепляют на крайнем ролике и укладывают на ролики, намечая будущие ответвления. Затем, сняв провод с опор-роликов, монтируют все намеченные ответвления линии. На последнем этапе провод с ответвлениями еще раз надевают на опоры и прикрепляют сначала к крайним опорным роликам трассы, а затем подвязывают провод отожженной проволокой со специальным влагостойким покрытием ко всем промежуточным роликам трассы. При подвязке на каждый ролик накладывают прокладки из двойного слоя изоленты. В качестве подвязывающего провода можно использовать неизрасходованные остатки медного провода, кроме этого можно самостоятельно изготовить кольца из 40-миллиметрового ПВХ-шланга, если толщина его стенок составляет около 2 мм. При монтаже ответвлений каждая новая линия монтируется также только на роликах – опорах, для дополнительной изоляции присоединенного провода на него одевается узкая изоляционная трубка (рис. 27).

Монтаж открытой проводки с использованием скрученных одножильных проводов производят после разметки месторасположения проводки и закрепления по размеченным линиям опор-роликов. Провода, купленные в бухтах, следует распрямить, для чего их при размотке пропускают через салфетку с парафиновой пропиткой. Разрезанные на куски провода попарно перевивают между собой после закрепления на крайнем ролике трассы, шаг повива проводов в среднем варьируется от 5 до 7 см, прикрепление проводов к опорам-роликам происходит аналогично одножильным проводам.

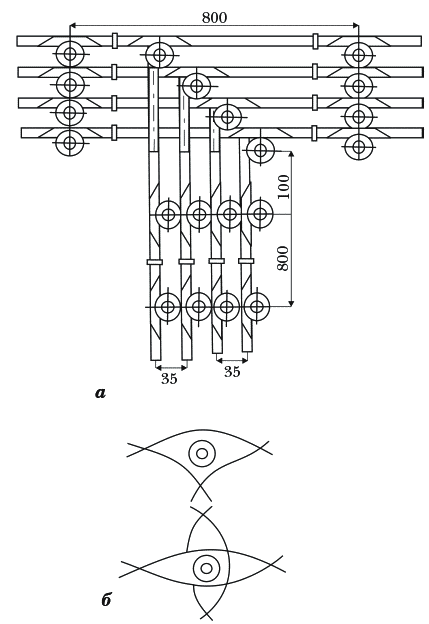

Рисунок 27: а) открытая проводка на роликах с ответвлениями; б) ответвление открытой проводки к розетке или выключателю

Если требуется провести перевитые провода через стены, то в сыром помещении жилы разъединяют и изолируют в отдельной трубе, с каждой стороны которой присоединяют втулки. В сухом помещении можно прокладывать в одной трубе. Для дополнительной изоляции проводов в помещениях с повышенной влажностью трубу дополняют с двух сторон специальными воронками, при разнице температур между помещениями воронки дополнительно герметизируют.
