Стяжка винтовыми зажимами

Алюминиевые провода в силу сложной технологии приготовления припоя и метода пропайки из-за быстрого окисления металла самостоятельно паять не рекомендуется. В этом случае для соединения проводников лучше применять винтовые зажимы, следя за тем, чтобы все заводские детали винтового соединения были использованы для достижения как можно более надежного контакта. Так как алюминиевые жилы имеют способность выдавливаться из-под крепежа, то винты для данного типа проводников дополнительно снабжают резной пружинной шайбой и шайбой-звездочкой, обеспечивающими дополнительное давление на проводник и предотвращающими ослабление контакта. При этом все металлические детали, которые в дальнейшем будут контактировать с алюминиевой жилой, должны быть дополнительно покрыты антикоррозийным слоем.

При надрезании провода для зачищения жилы следует соблюдать осторожность. Опасность для пальцев представляет не только нож, которым выполняется надрез, но и снятая в процессе неаккуратного разреза металлическая стружка.

Для присоединения жилы к винтовому зажиму конец провода необходимо освободить от изоляции. Длину оголяемого конца берут как тройной диаметр винта с прибавлением 2 мм на свободное оборачивание вокруг стержня.

В многожильном проводе дополнительно необходимо спаять отдельные жилы в жгут и оконцевать провод.

Подготовленную жилу или жгут сворачивают по часовой стрелке при помощи круглогубцев в кольцо, диаметр которого, немного больше диаметра стержня винта, надевают на винт и плотно завинчивают гайку. Оконцевание проводов можно произвести специальными наконечниками или простой спайкой проволок в многопроволочном проводе (рис. 33).

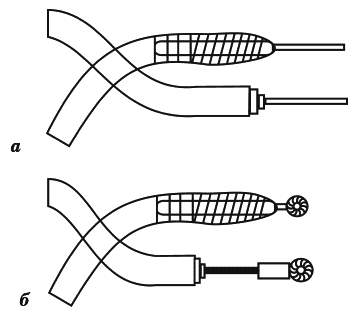

Рисунок 33. Вид оконцованного провода: а) оконцованный провод в форме пестика; б) оконцованный провод в виде колечка

Наконечник в оконцевании используется в случаях, когда сечение одножильного провода превышает 10 мм² или сечение многожильного провода – 2,5 мм². Припаянный или приваренный наконечник позволяет достичь максимально тесного контакта между жилой и винтом.
