Пайка и оконцевание проводов

Для соединения медных проводов можно использовать различные типы пайки, которая при соблюдении технологии и правильном выборе припоя обеспечивает надежный и прочный контакт. Выбор типа пайки проводов зависит от их сечения: провода с площадью сечения до 6 мм² соединяют скруткой с дальнейшей пропайкой по ней, провода с площадью сечения от 6 до 10 мм² – скруткой с последующей бандажной пайкой, многопроволочные проводники предварительно расплетают на проволоки и соединяют скруткой с последующей пайкой свинцово-оловянным припоем (рис. 32).

Предварительно жилы освобождают от изоляции и зачищают ножом, после чего скручивают тем или иным способом в зависимости от сечения, затем паяльник и используемый припой подносят непосредственно к скрутке, чтобы расплавленная свинцово-оловянная смесь капала на скрутку, покрывая ее тонким слоем.

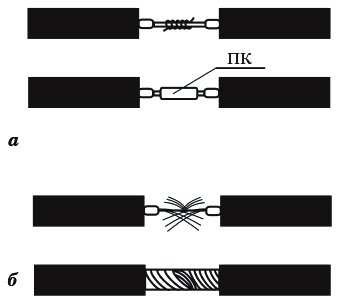

Рисунок 32. Виды скруток проводов: а) скрутка одножильных проводов; б) скрутка многожильных проводов
